機能 ： 機能一覧

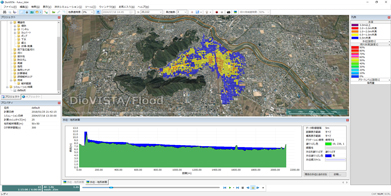

24時間連続リアルタイム予測

降雨から河川増水による堤防決壊（破堤モデル）までの連成シミュレーションを24時間連続計算する機能です。3時間先の河川水位を常に予測し、危険水位に達した際にアラート表示します。より早く危険箇所を察知することができます。

盛土/カルバートの作成・編集

地図上をクリックするだけの単純な動作で盛土やカルバートを作成・編集できます。

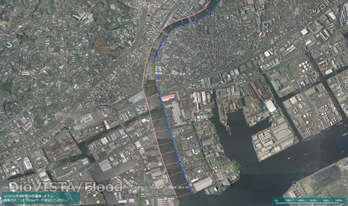

破堤箇所の設定

堤防に破堤箇所を設定します。地図上をクリックするだけの単純な動作で、破堤箇所の始点と終点を指定します。

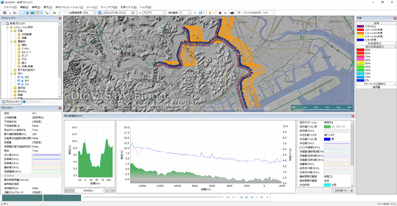

河道縦横断データの入力

河道断面データ、縦断データ、距離標データから作成した河道データを取り込みます。

河道断面の設定

河道断面の形状をCSV形式でインポートして、横断形状を確認・編集することができます。

下流端水位時系列の設定

河川の下流端に時系列水位を指定することができます。潮位の影響がある場合などに設定することで、より高精度なシミュレーション結果を表示することができます。

防災ダムの設定

ダムを設定し、水位・容量関係式を設定することによって放流量を調整します。

破堤箇所の設定

河川に破堤箇所を設定します。
マウスをクリックして破堤地点を指定し、破堤幅、破堤水位、破堤敷高などを設定します。
河川水位が設定した破堤水位に達すると堤防が決壊します。

最大浸水深の設定

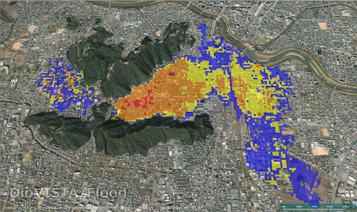

洪水氾濫シミュレーションの結果から、最大の浸水深を表示することができます。

浸水家屋・建物名のリストの作成

浸水氾濫した範囲の建物を、床下/床上、軒下/軒上に分類して個別に色分け表示し、さらに浸水家屋の一覧表を表示することができます。

*住宅地図データが別途必要です。

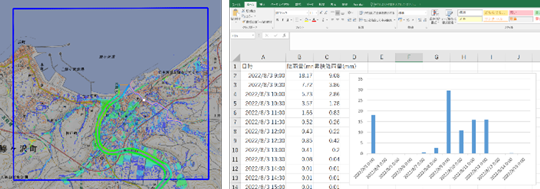

流域平均降雨量時系列グラフの作成

降雨データから、指定した任意の地点の降雨量グラフを表示します。

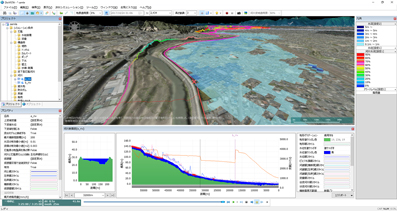

河道縦断図・横断図表示

河道の縦断面図を表示します。
シミュレーション結果の表示を距離、断面ごとに確認することができます。

シミュレーション結果のアニメーション表示

シミュレーション結果を開始から終了までアニメーション表示します。

落水線の表示

落水線を地図上に表示します。

KMLデータ、Shapeデータ入力

KMLデータ、Shapeデータを地図上に取り込んで表示することができます。取り込みはドラッグ＆ドロップで行うことができます。

DioVISTA/Floodの計算結果をKML形式で出力し、「NASA World Wind」^*で表示した例

*

NASA World Wind：アメリカ航空宇宙局（NASA）が配布する地球儀ビューアー・多機能な惑星観察ソフト

高潮シミュレーション

潮位の影響をシミュレーションします。
海岸線に潮位を設定し、河川や海岸部の地域にどれだけ影響があるかをシミュレーションすることができます。

(画面を更新するとアニメーションでご覧いただけます。)

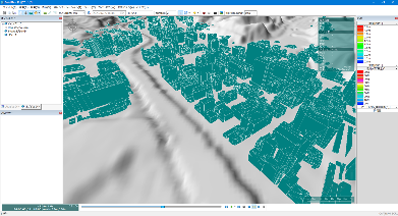

地球全体から家屋一軒一軒までスムーズに拡大・縮小し、地形を立体的に表示します。地下街など地下の構造も表示できます。
また、地図の種別もメニューボタンで切り替えることができます。

標準搭載地図
• NASA衛星画像
• 国土地理院数値地図25000（地図画像）
• 国土地理院数値地図50mメッシュ（標高）
• 国土地理院数値地図5mメッシュ（標高）

オプション地図
• SRTM-3（標高データ）
• 土地利用データ
• 国土地理院数値地図１0mメッシュ（標高）
• 衛星画像データ
• 住宅地図(ZMapTownII)
• 道路地図（Mapple25000)
• レーザプロファイラデータ

拡大/縮小、回転、角度の変更

地図の移動や拡大／縮小などの基本操作ができます。

面積計測

地図上で指定した範囲の面積を計測します。
