電子掃描式高速超聲波影像裝置ES5100搭載了多個振動器排列成直線的陣列探頭，通過電子式移動焦點高速顯現半導體、電子零件或IGBT等電力模組內部影像的裝置。
測量間距相同的情況下，比起用單焦點探頭的機械掃描時焦點的移動方式，更能以高速顯示影像｡
單探頭方式就是對一個超聲波振動器施加脈衝電壓，利用由該振動器的尺寸、形狀、曲率所決定的1個固定超聲波束進行掃描。
另一方面，電子掃描方式採用成矩形排列的振動器構成的陣列探頭，通過以電子方式改變振動器的驅動時序，從而自由控制超聲波束的角度、焦點。
並進一步通過電子方式切換陣列振動器，以實現高速掃描的技術。
通過組合使用電子掃描和機械掃描，可在短時件內高速測量分布較廣的被檢測件。

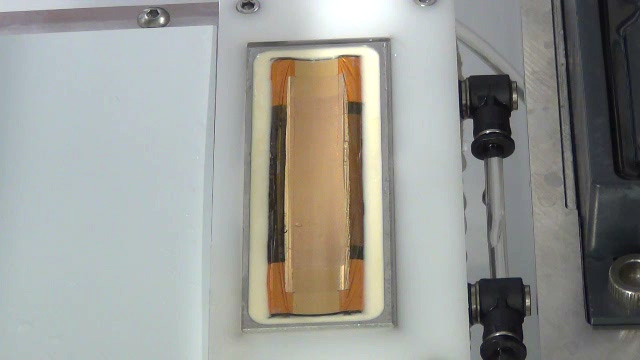

陣列探頭（振動器面）
電子掃描示意圖
電子掃描方式最大頻率達75MHz（公稱頻率），採用陣列探頭進行線形掃描，從而可實現高速測量，並在短時間內顯現出檢測對象內部產生的剝離、微小空洞等的影像。
例如，利用電子掃描方式以200μm的間隔掃描30mm方形的檢測對象時，約4秒鐘即可完成測量，並可高速顯示縱深方向的平面圖像（以下簡稱C掃描），也能確認反射回聲強度的分布。另外，在即時顯示截面圖像（以下簡稱B掃描）的同時，還可進行波形顯示（以下簡稱A掃描），在觀察檢測對象內部狀況時發揮其威力。
C掃描顯示範例
A掃描+B掃描顯示範例
電子掃描式高速超聲波影像裝置ES5100系列通過電子掃描特有的秒速測量，在掃描的同時顯示可確認的即時圖像，並具備高清晰度分析顯示功能
顯示A+B掃描
顯示C掃描
顯示多點波形
顯示縮圖分層
顯示3D模塊
顯示三向截面圖
（顯示回聲高度）
全波形採集模式
突出顯示回聲高度
（選配件）
(mp4格式)
如果是像電力模組等難以適用全部水浸法的檢測對象，就可以用此種測量方法。與水的接觸極少，將超聲波陣列探頭配置於檢測對象下方，將那裡注滿的水跟檢測對象接觸，進行測量。
| 探頭 | 25MHz、50MHz、75MHz |
|---|---|
| 掃描器 | X,Y,Z軸驅動 |
| 收集、處理部 | 顯示A、B、C掃描圖像、 面積比、 顯示任意A掃描等 |
| 分析功能 | 自動移動焦點 評估用門自動可調 顯示3D數據等 |
| 工件尺寸 | 300mm×200mm×50mm以下 |
