装置の概要

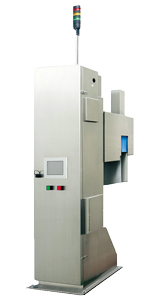

X線液面検査装置 画像
MLS-15R3

連続して充填される飲料容器を生産ライン上で検査し、充填物の入り味不良を選別・排除します。
液面検査幅が広いため、容器のキャップ上部からネックリング下まで、広範囲に検査できます。
レベルチェック対象容器種類すべての検査条件を、変更することができます。

特長

  • 缶・ボトル缶・ペットボトル・ビン・紙パック・ホット充填容器など、さまざまな容器の液面検査に対応します。
  • コンパクトな筐体(MLS-35A比)に大型液晶画面を搭載し、液晶画像表示付き高精細機種MLS-25Sを投入しました。
  • オプションにてフィラーバルブごとの液面判定結果を記録することができ、充填量の均一化で製品品質向上をサポートします。(バルブ管理機能)

●バルブ管理機能(バルブモニタ)

MLS-35Aにフィラーおよびシーマから信号を送信することによって、各バルブの入り味量をモニタする機能です。

バルブモニタ 図

 ■バルブ管理のメリット

バルブ管理のメリット 図

MLSシリーズ

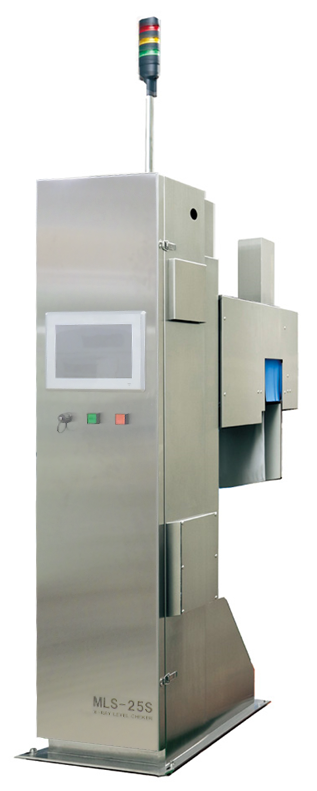

MLS-25S画像
MLS-25S

高速液面検査装置 MLS-25S

●液面画像表示

液面検査位置を疑似カラー表示

●画像保存機能

汎用的な外部インタフェースの搭載によってネットワークドライブに検査画像を保存可能

●コンパクトな筐体(MLS-35A比)に大型液晶画面を搭載

10.1型ワイド液晶(WXGA:1,280×800)によって多くの情報を1画面に表示

●検出精度の向上

従来機種の2倍の静止精度を実現。(MLS-35A比)

●処理能力

処理能力は、オプションで2,000本/分まで対応可能です。(φ66mm缶)

画像

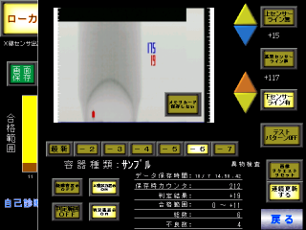

操作画面例

MOSシリーズ

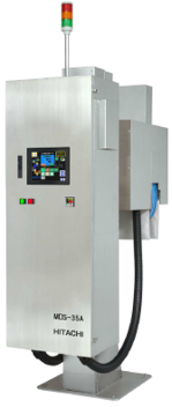

MOS-35A画像
MOS-35A

缶用異物検査装置 MOS-35A

飲料缶底部に混入した生産ライン構成部品を検出し、市場への流出を防ぎます。

●新アルゴリズムを搭載

検出精度の向上・誤排斥率の低減
検出精度
  SUS球:φ2.5mm
  アルミ球:φ5.0mm
  ガラス球:φ5.0mm

●処理能力

処理能力は、2,000本/分まで対応可能です。(アルミφ66mm缶)

●検査対象

アルミ缶、スチール缶、PETボトル(正立、倒立搬送)

●メンテナンス

全国に充実したサービス体制があります。

仕様



MLS-25S
MLS-25S

MLS-15R3
MLS-15R3

MLS-35A
MLS-35A/MOS-35A

対象容器 缶、ボトル缶、ペットボトル、ビン、紙パック、ホット充填容器
静止判定精度[mm] ±0.15 ±0.3
処理能力[CPM] 900 (オプション 2,000対応) 2,000
操作画面 10.1型カラー 6型カラー 8型カラー
液面判別幅[mm] 24 30 50
X線画像表示 疑似カラー 疑似カラー
X線液面画像保存出力 USBメモリ メモリカード
登録容器数 128種 64種
トレーサビリティ 生産本数、不良総数などの
USBメモリ出力
(ご要望に応じた履歴出力対応可能)
設定された本数ごとの液面判定結果グラフの表示可
自己診断 X線出力、温度、センサ故障などを監視し異常検出
オプション 排斥装置、排斥確認フェールセーフ機能、FAネットワーク化、倒缶検出、
制御盤クーラー(MLS-15R3、MLS-25Sはクーラー別置き)
検査画像表示 検査画像表示
フィラーバルブ管理
重量[kg] 180kg 260kg
