日立工業用マグネトロン
H0930は、周波数915MHz帯で、平均出力5.0kWを有する連続波マグネトロンです。永久磁石を内蔵した水冷方式で同軸方式を採用し、工業加熱装置に適するように設計されています。
| No. | 試験項目 | 記号 | Min. | Max. | 単位 |
|---|---|---|---|---|---|
| 1 | フィラメントサージ電流 | - | - | 120 | Aac |
| 2 | フィラメント電圧、予熱 | Ef | 4.8 | 5.2 | Vac |
| 3 | フィラメント電圧、動作 | Ef | 3.1 | 3.5 | Vac |
| 4 | 陰極予熱時間 | tk | 60 | - | s |
| 5 | 尖頭陽極電圧 | Eb | - | 7.8 | kVdc |
| 6 | 尖頭陽極電流 | ibm | - | 1.0 | Ap |
| 7 | 平均陽極電流 | Ib | - | 950 | mAdc |
| 8 | 平均入力電力 | Pi | - | 6.7 | kW |
| 9 | 負荷定在波比 | σL | - | 1.5 | - |
| 10 | 陽極温度 | Tp | - | 100 | ℃ |
| No. | 試験項目 | 試験条件 | 記号 | 標準 | Min. | Max. | 単位 |
|---|---|---|---|---|---|---|---|
| 1 | フィラメント電流、予熱 | tk=120secMin | If | 31.0 | 29.0 | 33.0 | Aac |
| 2 | 尖頭陽極電圧 | - | Eb | 7.30 | 6.90 | 7.70 | kVdc |
| 3 | 平均出力 | Ib=850mA | Po | 5000 | 4700 | - | W |
| 4 | 整合周波数 | Ib=850mA | fo | 915 | 910 | 920 | MHz |
| 5 | 耐電圧 | Ef=0,ebm=0 | Et | - | 10.0 | - | kVdc |
| No. | 試験方式 | 試験条件 |
|---|---|---|
| 1 | 電源 | 直流(電源リップル2％以下) |
| 2 | フィラメント電圧 | Ef=5.0V(予熱)、Ef=3.3V(動作(Ib=850mAdc)) |
| 3 | 平均陽極電流 | Ib=850mAdc |
| 4 | 負荷定在波比 | σL=1.1以下 |
| 5 | 冷却水量 | Q=4.0L/min以上 |

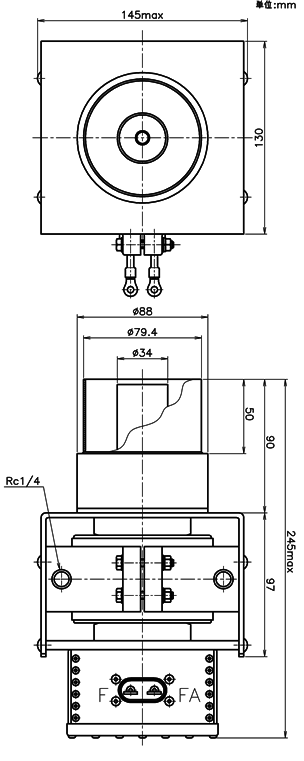

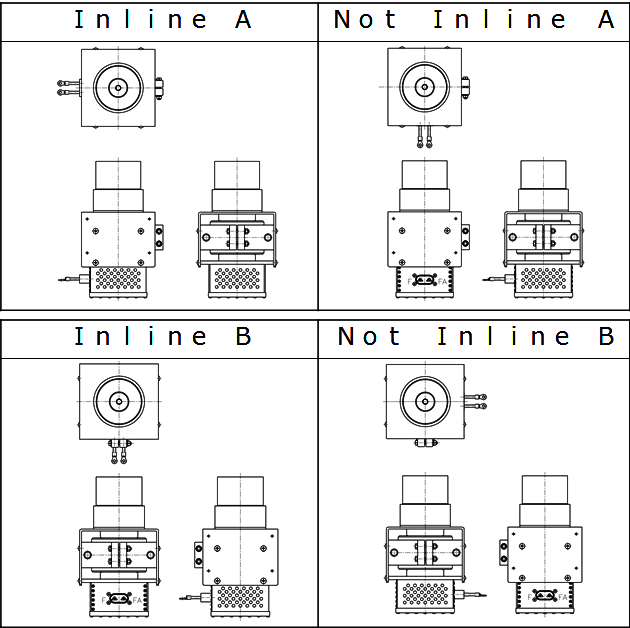

取付概観構造はInline方式、Not Inline方式(A,B)より選択してください。
質量 約6.6kg

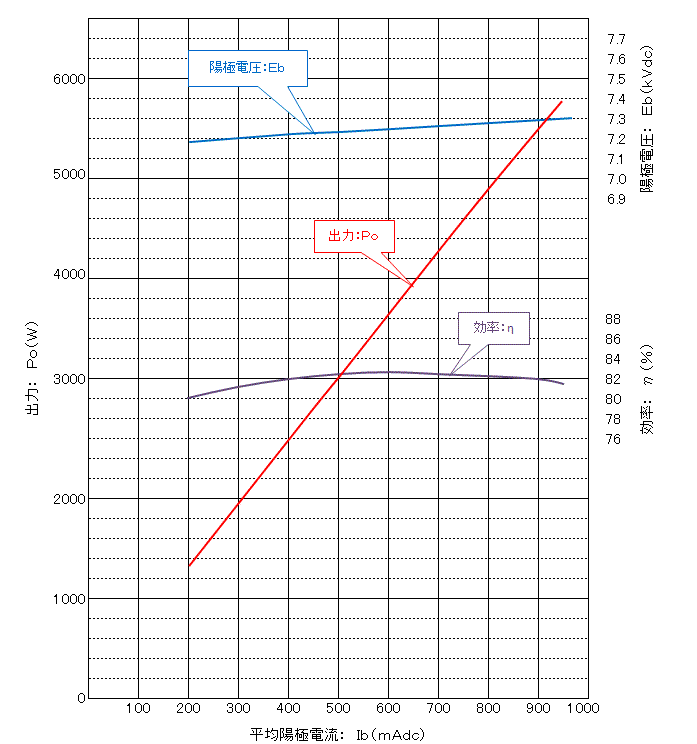

H0930 パフォーマンス特性
【DC電源】

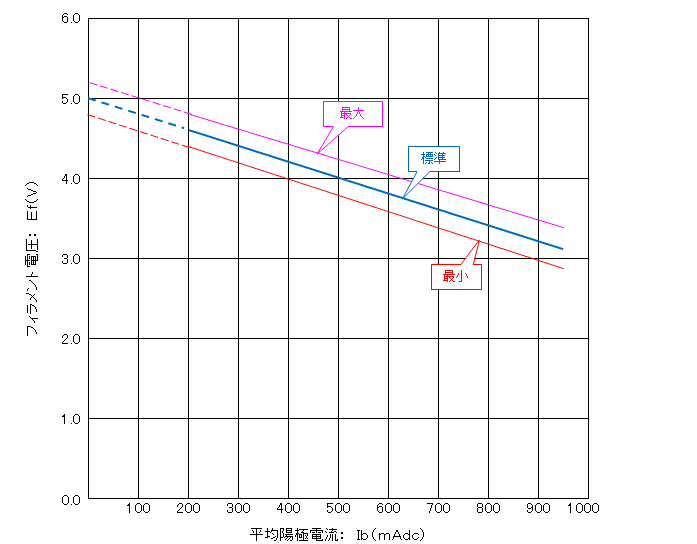

H0930 フィラメント電圧の設定基準
