日立工業用マグネトロン
2M251は、周波数2455MHz帯で、平均出力３.0kWを有する連続波マグネトロンです。永久磁石を内蔵した強制空冷方式の構造で、工業加熱装置に適するように設計されています。
| No. | 試験項目 | 記号 | Min. | Max. | 単位 |
|---|---|---|---|---|---|
| 1 | フィラメントサージ電流 | - | - | 100 | Aac |
| 2 | フィラメント電圧、予熱 | Ef | 3.8 | 4.2 | Vac |
| 3 | フィラメント電圧、動作 | Ef | 2.0 | 2.4 | Vac |
| 4 | 陰極予熱時間 | tk | 8 | - | s |
| 5 | 尖頭陽極電圧 | ebm | - | 5.5 | kVp |
| 6 | 尖頭陽極電流 | ibm | - | 2.1 | Ap |
| 7 | 平均陽極電流 | Ib | - | 900 | mAdc |
| 8 | 平均入力電力 | Pi | - | 4.7 | kW |
| 9 | 負荷定在波比 | σL | - | 3 | - |
| 10 | 陽極温度 | Tp | - | 160 | ℃ |
| No. | 試験項目 | 試験条件 | 記号 | 標準 | Min. | Max. | 単位 |
|---|---|---|---|---|---|---|---|
| 1 | フィラメント電流、予熱 | tk=120secMin | If | 23.5 | 22.0 | 25.0 | Aac |
| 2 | 尖頭陽極電圧 | - | ebm | 5.20 | 5.00 | 5.40 | kVp |
| 3 | 平均出力 | Ib=840mA | Po | 3000 | 2800 | - | W |
| 4 | 整合周波数 | Ib=840mA | fo | 2455 | 2440 | 2470 | MHz |
| 5 | 耐電圧 | Ef=0,ebm=0 | Et | - | 10.0 | - | kVdc |
| No. | 試験方式 | 試験条件 |
|---|---|---|
| 1 | 電源 | 単相全波整流非平滑電源 |
| 2 | フィラメント電圧 | Ef=4.0V(予熱)、Ef=2.2V(動作(Ib=840mAdc)) |
| 3 | 平均陽極電流 | Ib=840mAdc |
| 4 | 負荷定在波比 | σL=1.1以下 |
| 5 | 冷却風量 | Q=2.0m3/min以上 |

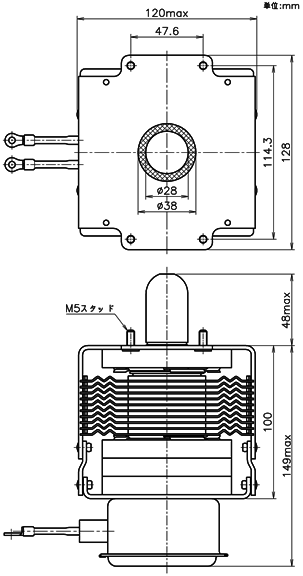

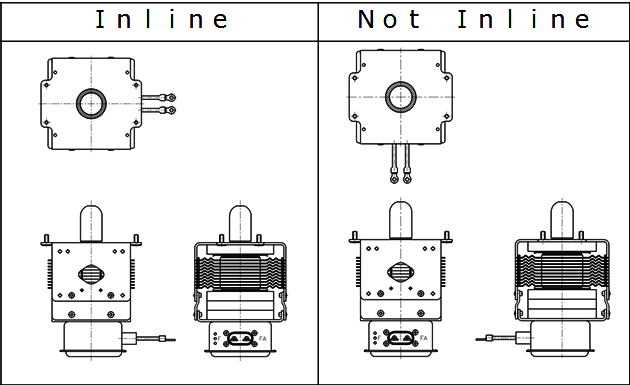

取付概観構造はInline方式、Not Inline方式より選択してください。
質量 約3.1kg

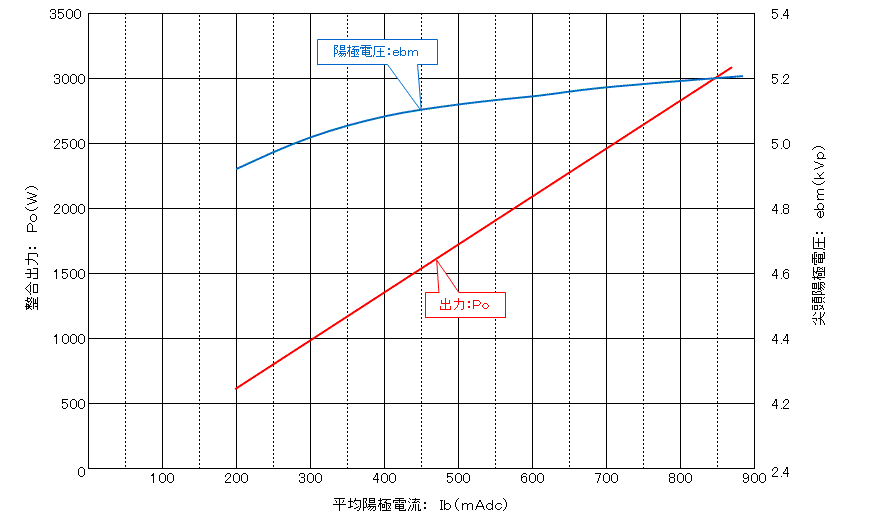

2M251 パフォーマンス特性
【単相全波整流非平滑電源】

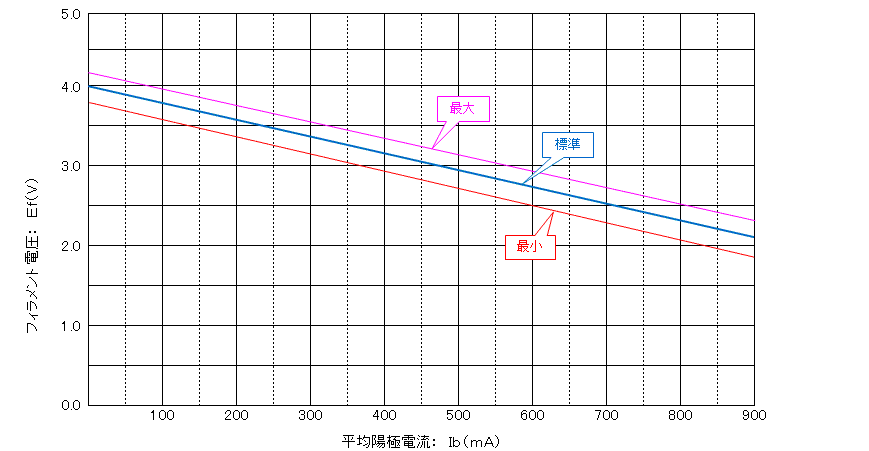

2M251 フィラメント電圧の設定基準
