日立工業用マグネトロン
2M130は、周波数2455MHz帯で、平均出力2.0kWを有する連続波マグネトロンです。永久磁石を内蔵した強制空冷方式の構造で、工業加熱装置に適するように設計されています。
| No. | 試験項目 | 記号 | Min. | Max. | 単位 |
|---|---|---|---|---|---|
| 1 | フィラメントサージ電流 | - | - | 100 | Aac |
| 2 | フィラメント電圧、予熱 | Ef | 4.4 | 5.0 | Vac |
| 3 | フィラメント電圧、動作 | Ef | 3.2 | 3.6 | Vac |
| 4 | 陰極予熱時間 | tk | 8 | - | s |
| 5 | 尖頭陽極電圧 | ebm | - | 4.3 | kVp |
| 6 | 尖頭陽極電流 | ibm | - | 2.1 | Ap |
| 7 | 平均陽極電流 | Ib | - | 750 | mAdc |
| 8 | 平均入力電力 | Pi | - | 3.1 | kW |
| 9 | 負荷定在波比 | σL | - | 4 | - |
| 10 | 陽極温度 | Tp | - | 180 | ℃ |
| No. | 試験項目 | 試験条件 | 記号 | 標準 | Min. | Max. | 単位 |
|---|---|---|---|---|---|---|---|
| 1 | フィラメント電流、予熱 | tk=120secMin | If | 20.0 | 18.5 | 21.5 | Aac |
| 2 | 尖頭陽極電圧 | - | ebm | 4.00 | 3.85 | 4.15 | kVp |
| 3 | 平均出力 | Ib=725mA | Po | 1950 | 1750 | - | W |
| 4 | 整合周波数 | Ib=725mA | fo | 2455 | 2440 | 2470 | MHz |
| 5 | 耐電圧 | Ef=0,ebm=0 | Et | - | 10.0 | - | kVdc |
| No. | 試験方式 | 試験条件 |
|---|---|---|
| 1 | 電源 | 単相全波整流非平滑電源 |
| 2 | フィラメント電圧 | Ef=4.6V(予熱)、Ef=3.4V(動作(Ib=725mAdc)) |
| 3 | 平均陽極電流 | Ib=725mAdc |
| 4 | 負荷定在波比 | σL=1.1以下 |
| 5 | 冷却風量 | Q=1.5m3/min以上 |

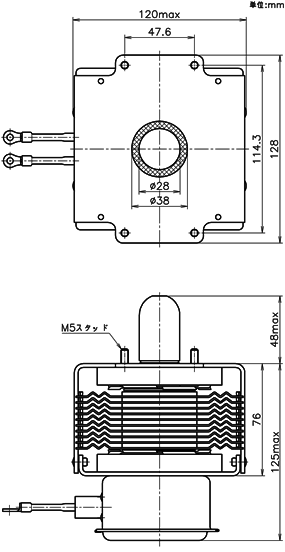

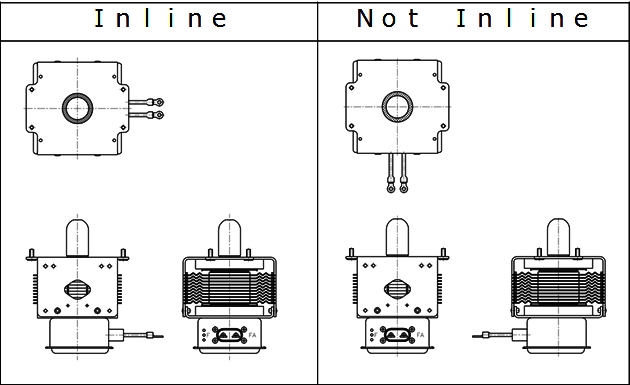

取付概観構造はInline方式、Not Inline方式より選択してください。
質量 約2.3kg

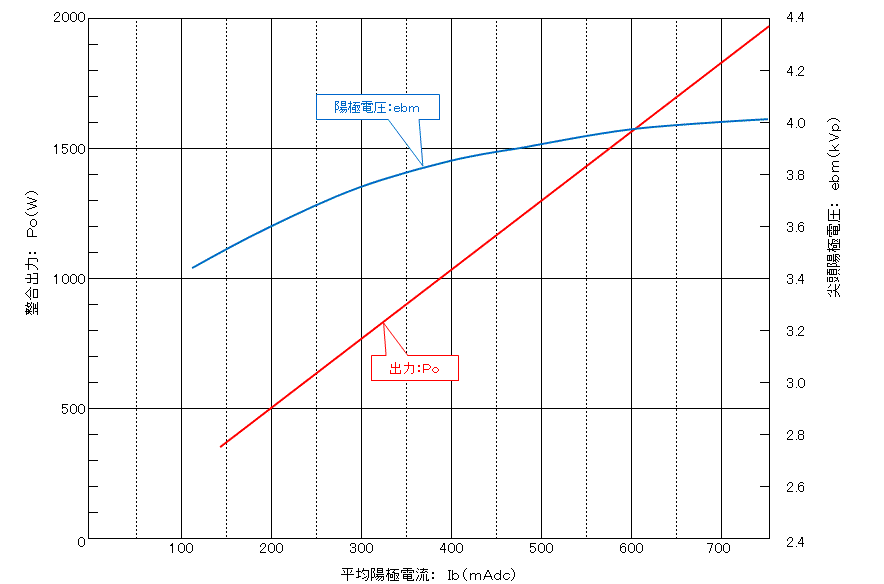

2M130 パフォーマンス特性
【単相全波整流非平滑電源】

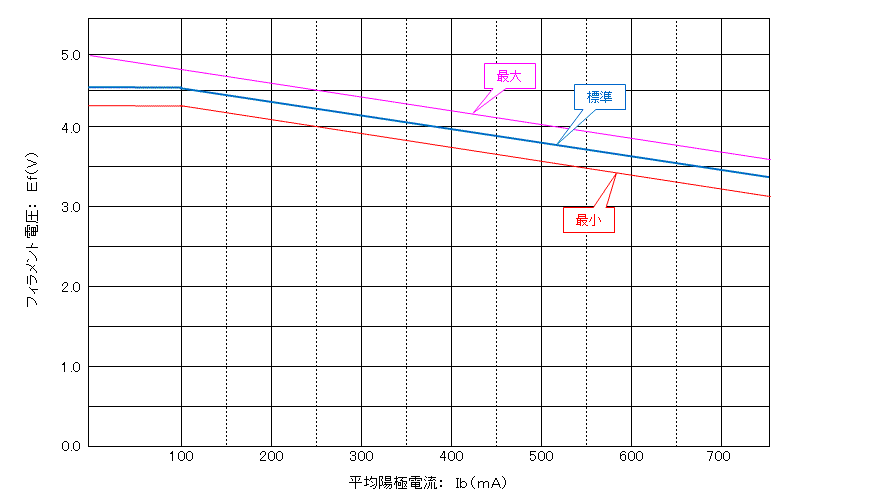

2M130 フィラメント電圧の設定基準
